DYA-49-08C普通型換能器C型
名稱：49KHz普通型換能器C型（一體式）
型號：DYA-49-08C
量程：0.4～8m
工作溫度：-40～+80℃
頻率：49KHz±5%
工作電壓：峰值電壓＜1500Vpp
本產品適用于：超聲波液位計，監控，防撞，安防
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

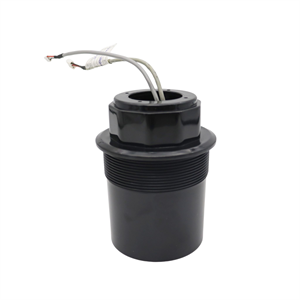

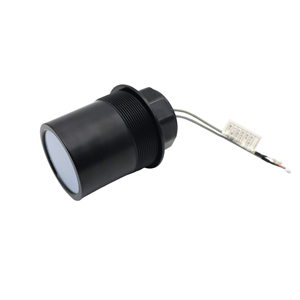

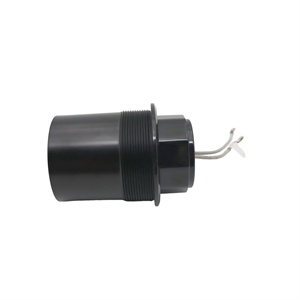

項目 | 技術指標 | 實物圖片 |
名稱 | 49KHz普通型換能器C型（一體式） |
|
型號 | DYA-49-08C | |
頻率 | 49KHz±5% | |
建議量程 | 0.4～8m | |
最小阻抗 | 260Ω±20％ | |
電容量 | 1800pF±20％ @1KHz | |
靈敏度 | 帶載驅動電壓：840Vpp，距離0.6m， 回波幅度480mV | |
工作電壓 | 峰值電壓＜1500Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤3公斤或者0.3MPa | |
角度 | (波束寬度)半功率角@-3dB:5°±10%， 銳度角:13°±10% | |
外殼材質 | ABS | |
用途 | 超聲波液位計，監控，防撞，安防 | |
安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 610g±5％ | |
接線說明 | 一體：接口（3PIN,2.54mm端子）：紅正，白負，黑屏蔽線； 接口（3PIN,2.0mm端子）： 白黑為溫度傳感器線（MF58）； | |

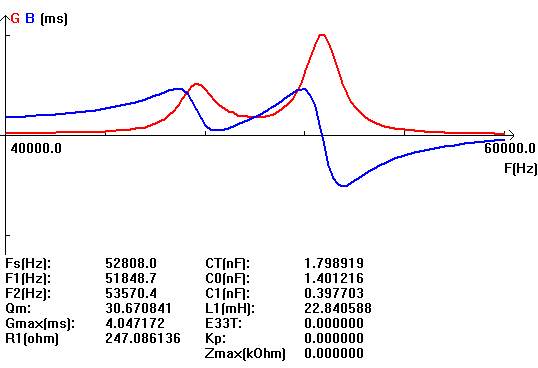

二、換能器的導納曲線圖

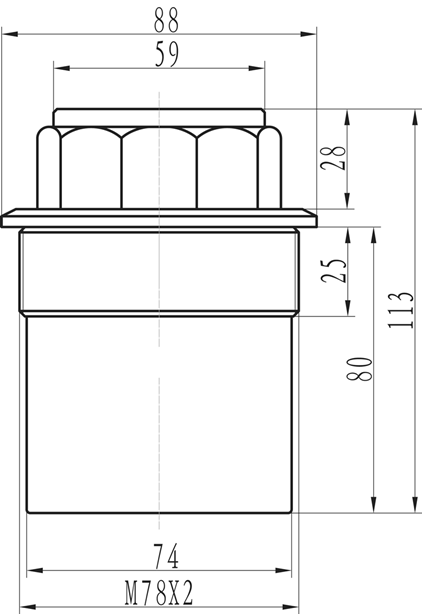

三、換能器產品結構圖
