超聲波換能器的發射驅動
發布者：大禹電子 發布日期：2021-10-20 瀏覽量：2809
超聲波換能器的發射驅動相對簡單，換能器的驅動電壓只要不高于換能器的額定電壓都可以。換能器的額定電壓可以用 1mm厚度的陶瓷片 200Vpp 來計算。當然考慮材料的機械疲勞。
我們一般不建議用太高的電壓驅動。對換能器來說，在額定電壓范圍內，電壓越高，輸出的聲壓越強。能測的距離也就越遠。實際使用過程中，并不是信號越強越好。因為信號強了，旁瓣的信號也強，旁邊的障礙物的反射信號也強，很容易干擾到信號設備。

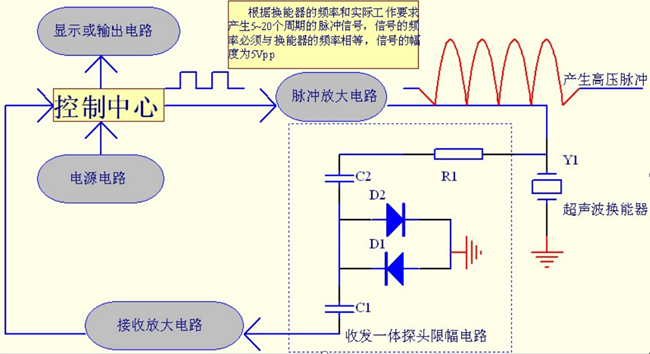

圖1、超聲波測距產品系統框圖。

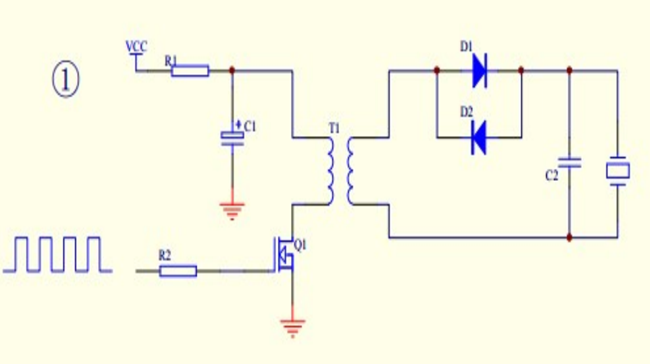

圖2、單邊推動的發射電路。
圖3、推挽驅動的發射電路。
在超聲波發射的時候，經常有人會問匹配的問題。匹配一般來說就是兩個：一是變壓器和換能器的匹配。二是加電感和換能器的電容進行匹配。
換能器的阻抗一般都比較大，一般在幾百歐姆到幾 K 歐姆。所以變壓器的輸出是比較容易匹配的。而且測距換能器是脈沖驅動，所以一般對變壓器的要求不高。
