大禹-超聲波多普勒流量計在農用灌溉主、支渠測量:水位、流速、瞬時流量、累積流量、溫度。

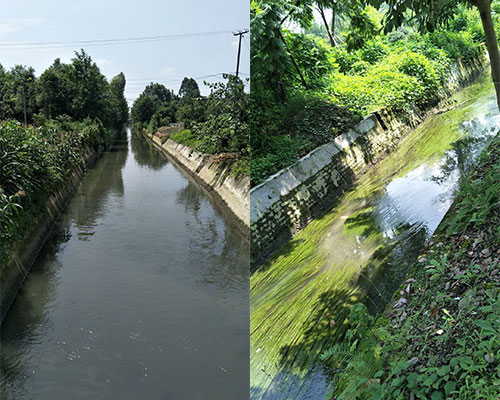

　　根據超聲波多普勒流量計安裝原理結合現場工況給出以下2條明渠舉例說明：

　　一、安裝點位選擇：

　　(主渠：河面寬約8.8m、河床寬約6m、高約2.5m、測得水深1.15m,由于下游800m處有砸門，最低水位未知。)

　　主渠道上、下游各有一個砸門，中間約800m直渠。根據超聲波多普勒流量計安裝原理：上游要有渠道寬度20倍的直渠道，下游要有渠道寬度5倍的直渠道。因此主渠道的安裝點位定于砸門下游170m水流平穩，無紊流處。

　　(支渠：河面寬約5m、渠道底部寬約4m、高約1.6m、測得水深0.25m)

　　支渠道安裝點位初步選址為砸門下游100m水流平穩處，無紊流處。

　　二、傳感器安裝原理及安裝示意圖：

　　1、傳感器安裝確定安裝高度：

　　探頭距渠底理想高度為100mm—250mm，傳感器應盡量安裝于靠近渠底，如果渠底有很多沉淀物、淤泥、水草或者有石頭會滾動，可以抬高安裝位置，避免被沉積物與水草覆蓋探頭，或者被石頭沖擊探頭，造成探頭損壞。

　　主渠道滿足最低水位要求，可安裝于高于沉淀物10厘米處。支渠道由于目前水位只有25厘米，只滿足安裝傳感器的高度，因此支渠道需清理安裝點位前、后10米的渠道底部淤泥及水草，降低傳感器的安裝位置。

　　2、水平安裝位置的選擇:

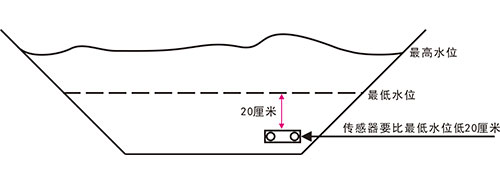

　　梯形渠道安裝：傳感器安裝在斜坡和底邊交界處，又叫做“坡腳”處。同時要滿足：傳感器低于最低水位以下20厘米。

　　但根據現場渠道的情況，傳感器還需安裝在渠道寬度的15-20%處。

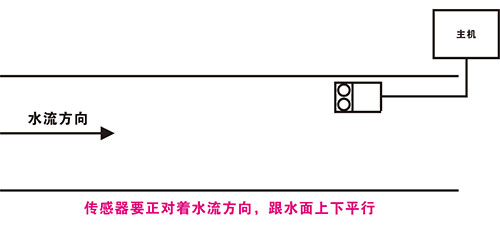

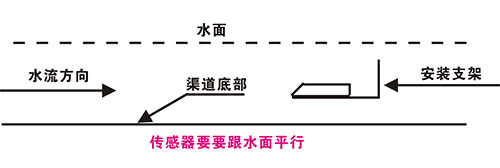

　　3、傳感器要正對著水流方向：

　　避免傳感器出現非電源問題，因現場垃圾或漂浮物遮擋傳感器造成無法正常獲取數據。對于上游垃圾或者漂浮物，可在上游渠道上做格柵來過濾。

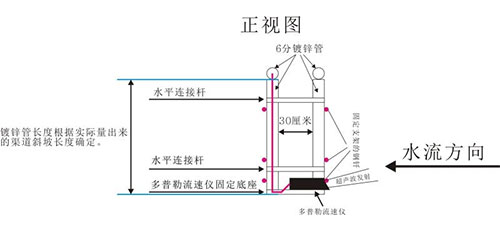

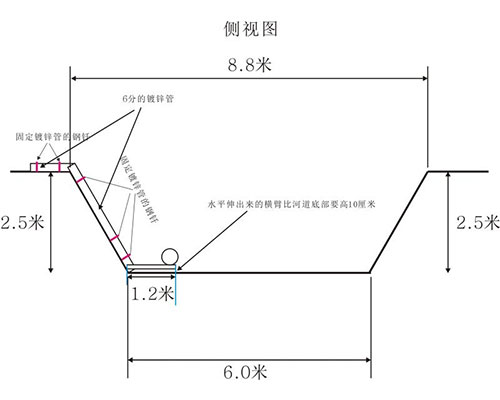

　　1、主渠道安裝示意圖：

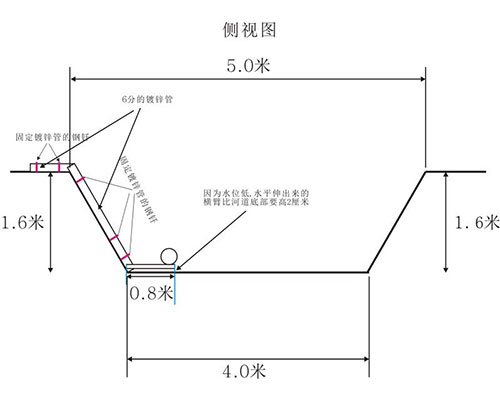

　　2、支渠道安裝示意圖：

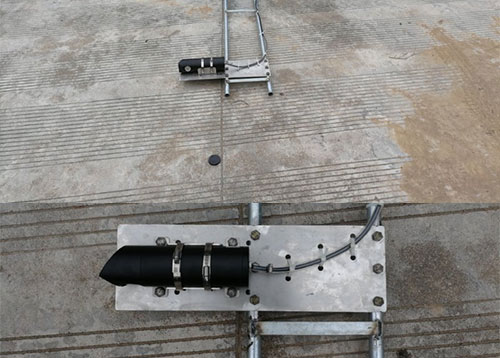

　　3、類似案例傳感器固定圖：

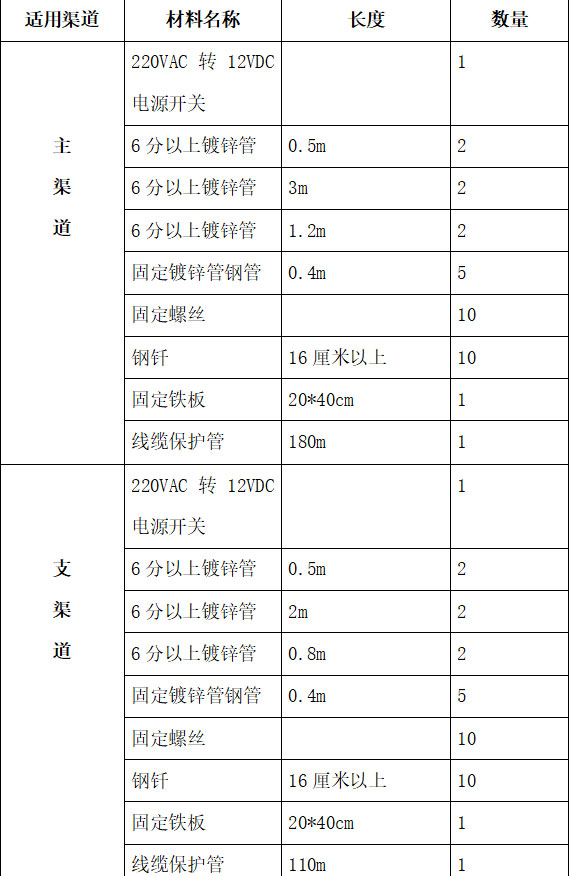

　　  三、安裝輔助材料明細：

　　四、超聲波多普勒流量計后期維護建議：

　　由于超聲波多普勒傳感器的測量原理為：通過傳感器的兩個換能器，一個發射，一個接收。多普勒流速儀的兩個換能器必須保持清潔，換能器的發射處無任何遮擋或附著物，因此使用方需定期兩周或一個月到測量點位進行檢查或清理。也可待后臺管理系統無數據顯示后再到測量點進行排障和清理傳感器發射部分。

　　支渠道需定期檢查和清理渠道底部的沉積物，避免淤泥遮擋換能器造成無法測量。
