一、使用環境

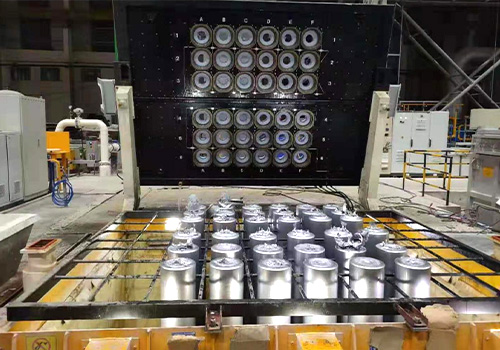

　　鋁廠在模具內澆筑鋁水做鋁棒、鋁錠之類的時候，會有一定危險產生。

　　水和融化的鋁水混合是一種危險的組合。

　　如果少量鋁水緩慢導入水池中，鋁水熱量會快速被水吸收，一般不會發生危險。

　　如果大量高溫鋁水與少量水混合， 鋁水就會迅速加熱水，導致“閃蒸”的發生。

　　鋁的熱熔點在660℃左右，遇到水會讓水迅速蒸發汽化，水瞬間受熱變成水蒸氣的時候，水的體積會迅速膨脹1000～1700倍，叫做“閃蒸”。所以在往熔煉爐里面添加金屬的時候，是要保持是干燥的金屬，不能帶水。

　　這種“閃蒸”讓水的體積迅速膨脹，最終變成了“爆炸”。熱的鋁水與水反應會產生氫氣，氫氣爆炸加劇爆炸效果。而爆炸會把融化的金屬噴的到處都是，造成人身傷害事故或者設備損壞。

　　當工人操作不當，導致殘留的鋁水漏進冷卻水中，瞬間產生大量蒸汽沖擊波，從而形成冷卻水“閃蒸”，也會導致事故發生。

　　高溫鋁水和水反應，是分為物理爆炸和化學報站兩個過程。

　　物理爆炸就是熔化的鋁水遇到冷水時，鋁水溫度遠高于水的沸點，這種過熱狀態時水瞬間氣化，體積膨脹1000～1700倍，蒸汽產生的壓力波破壞性很強，釋放出來的沖擊波將熔化的鋁水噴射很遠的距離，就這一種情況，就會造成很強的后果。

　　化學爆炸的原因是鋁非常活潑，鋁原子和水分子反應，形成氧化鋁和氫氣，這個反應會釋放大量熱量，當水分子的氧被鋁水搶走之后，就剩下氫氣，氫氣也是易燃易爆物質。

　　特別是在鑄造井狹小空間條件下會形成壓力波膨脹產生能量，爆炸能量就有可能掀翻整套鑄造模具。

　　全球各地的鋁廠，最近30年有一部分都有爆炸的記錄。

　　二、技術參數

　　l 測量范圍：鋁水泄漏100Hz～10000Hz;

　　l 測量靈敏度：最低是-173 dB;

　　l 供電范圍：直流6.0～9.0V;

　　l 耐受電壓：最高≤12.0VDC

　　l 工作電流：連續工作時候的電流是≤15mA;

　　l 電源來源：純電池供電;

　　l 電纜長度：標配是2米;

　　l 耐受壓力：最高100米水壓;

　　l 耐受溫度：在水中，-20℃～+150℃;

　　l 接地：必須完好接地，屏蔽線需要與地線(黑色)連接。

　　l 儲存溫度：-40℃～+80℃;

　　l 儲存壓力：常壓;

　　l 儲存濕度：0～95%RH，不凝結;

　　l 配件：USB接口的采集卡

　　三、應用范圍

　　l 鋁水泄漏檢測

　　l 鋼水泄漏檢測

　　l 熱頂鋁胚連鑄機泄漏檢測

　　四、接線說明

　　l (黑色) 地

　　l (紅色) 直流電源供應

　　l (黃色) 交流信號輸出

　　五、結構尺寸 (單位: ㎜)

　　六、安裝方式

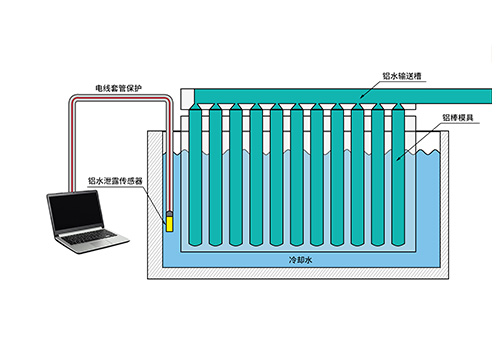

　　1. 鋁水泄漏傳感器要安裝在鑄造井或者冷卻池的水中，一般要距離水面50厘米以下，并且不接觸鑄造井或者冷卻池底部。

　　2. 傳感器到電腦之間電纜要外部套保護管，避免在現場被磨損、破壞。傳感器的電纜如果被磨損，就會導致接收到的信號錯誤甚至傳感器損壞。

　　3. 傳感器安裝位置不會被水流沖擊而引起傳感器與水池壁、模具等硬質物體的碰撞。

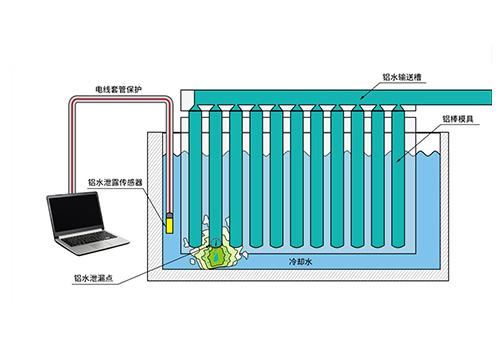

　　4. 鋁水泄漏傳感器接收到鋁水泄漏，或者鋁水掉落到水中產生的信號，就會實時輸出到電腦端。

　　七、注意事項

　　1. 鋁水泄漏傳感器不能與鋁水直接接觸，因為鋁水融化后的溫度是有660℃左右，鋁水泄漏傳感器本身耐溫最高是150℃，如果直接接觸，鋁水會把傳感器融化、損壞。

　　2. 傳感器要避開整個鑄造井或者冷卻池進水的位置，避免進水時候水流沖擊傳感器，造成額外的干擾

。

　　3. 所有供電都要用純電池供電，如果是由交流電轉為直流電來供電，經過現場驗證，無論是開關電源，還是臺式穩壓電源，都對測量信號有很大的干擾。

　　4. 傳感器到電腦之間的電纜不能接，現場需要幾米走線就要訂貨時候確認。因為鋁水泄漏時候產生的信號很弱，中間如果接線，容易把信號淹沒。

　　5. 鋁水泄漏傳感器是收集鋁水泄漏產生的信號，比如：聲音信號。在收集過程中，會把周圍一切聲音等信號都接收下來，然后傳輸到電腦。具體判斷是不是鋁水泄漏產生的聲音，需要電腦端分析軟件來分析。

　　6. 一般現場還需要配套報警燈，由電腦端分析軟件來控制，一旦發生鋁水泄漏就要報警。

　　八、其他問題

　　1. 現場測量需要24小時連續工作，如果用電池供電，用一年需要配備多大電池?

　　如果24小時連續工作，并且只給鋁水泄漏傳感器供電，按照一年365天計算，需要用9V 150AH的鋰電池。

　　2. 供電的電池只能是鋰電池嗎?

　　鋰電池、鎳氫電池、鉛酸電池都可以。只要是電壓準確，沒有紊波產生的電池都可以。

　　3. 我用好一些的開關電源供電行嗎?

　　到目前為止在現場用過最貴的開關電源是500多一臺的，還是發現有電磁干擾。所以請用純電池供電。

　　4. 為什么開關電源供電不行?

　　因為鋁水泄漏傳感器他的工作原理決定了不能在電路上做濾波，因為鋁水遇到水產生的是一個很寬頻率段的信號，所以傳感器必須把所有信號都記錄下來給電腦端，讓電腦端軟件進行判斷。開關電源或多或少會有一些電磁干擾，這些電磁干擾的頻率會淹沒從水中接收到的鋁水泄漏信號，所以不能用開關電源，或者臺式穩壓電源供電，要用電池供電。

　　5. 鋁水泄漏傳感器到電腦之間的電纜，不加保護套行嗎?加保護套太麻煩了。

　　在以往的現場使用中，因為鋁水泄漏傳感器是放在鑄造井或者冷卻池里面，到電腦之間是要經過作業區的，無法避免電纜被磨損，腐蝕，破壞，所以必須加保護管。

　　6. 因為鋁水泄漏傳感器并不是直接給出是否有泄漏的信號，為啥還要用電腦端軟件?

　　因為鋁水泄漏傳感器的功能是接收水中的所有信號，本身處理能力不夠，需要電腦端的處理能力才夠。

　　另外這個鋁水泄漏的信號，需要采集很多次信號進行對比，傳感器這一端處理能力不夠。

　　7. 電腦端軟件要處理哪些內容?

　　對采集到的信號，主要是聲音或者超聲波信號進行處理。把地面震動、人走路聲音、現場設備振動、以及其他的噪聲經過對比過濾掉，留下鋁水泄漏的聲音信息。

　　8. 電腦端軟件開發的難度如何?

　　這個需要有了解音頻信號的軟件工程師，做傅里葉變換等處理，找出鋁水泄漏的信號。

　　至于難度不好評判。
