一、產品特點：

　　超聲波物位計是一種非接觸式、高精度、高性?xún)r(jià)比、易安裝維護的料位、液位測量?jī)x器。它不必接觸介質就能滿足物位測量要求，在測量罐體或泥漿池料位時，在安裝位置的選擇上，需要根據測量現場工況，計算無障礙物空間范圍，以保證物位計測量的準確性。由于泥漿掛料比較嚴重，所以，我們?cè)谟?jì)算無障礙物空間范圍時，需要以銳角發射角作為計算依據。

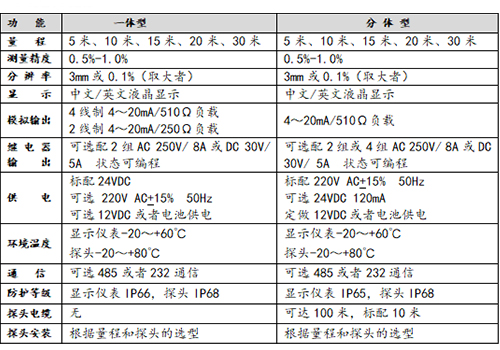

　　二、產品技術指標：

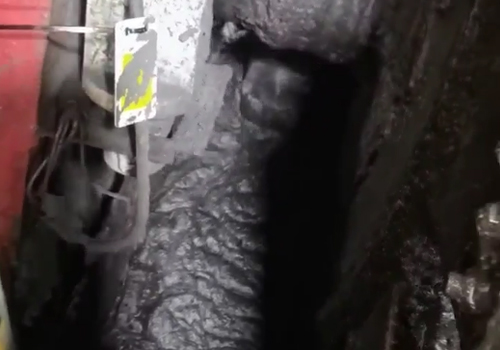

　　三、泥漿測量工況：

　　四、客戶測量需求及測量條件：

　　1、需要測量泥漿池的料位高度，介質：泥漿。

　　2、泥漿池高度：1.2米，安裝位置寬度20cm，介質現場掛料嚴重。

　　3、安裝國產的超聲波液位計，替代國外進口儀表。

　　五、產品選型建議：

　　選擇一體式超聲波物位計，量程高度做1.2米。超聲波探頭匹配選擇100KHz的頻率，探頭型號為：DYA-100-02PE-FB，材質：PVDF，產品量程最大2米。(探頭特點：盲區僅有130mm，發射角波束寬度：半功率角@-3dB:4.8°±10%， 銳度角:11.3°±10%。)

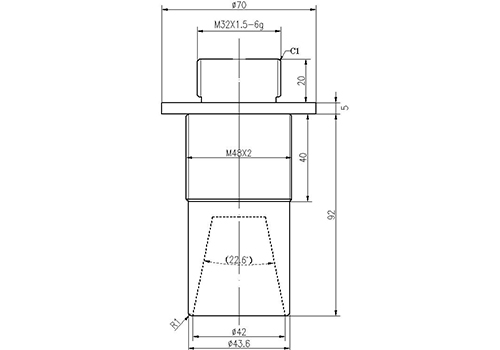

　　六、探頭結構圖：

　　七、安裝要求：

　　1、由于泥漿掛料比較嚴重，我們?cè)谟?jì)算無障礙物空間時，選擇銳度角進行計算，該款探頭的銳角度為11.3°。經過計算，當泥漿池完全沒有料時，輻射范圍為0.25米直徑的圓。產品安裝后需要微調，可以將產品調整為探頭3或者2測量，測量模式調整為慢速，通過調試一些掛料信號的干擾，來實現準確測量。

　　2、探頭連接螺紋尺寸為：M48*2，所以安裝時需要開孔50mm。

　　3、超聲波液位計需要有效接地安裝，接線均需要屏蔽線纜，獨立穿管。
