真空灌封+頻響優化:探魚器誤報率降至3%技術路徑【大禹的電子】
客戶原計劃采用市售探魚換能器開發打窩探魚器,但模塊成本超預算50%以上。經技術評估,提出定制化降本方案:
1. 分工協作:客戶自主開發ABS外殼模具(耐壓5m,單模成本<15元),我方提供28kHz/120kHz雙頻換能器及灌封服務
2. 聲學優化:定制壓電晶片(PZT-5H材質,諧振頻率±1kHz公差),灌封后聲源級達195dB@1m,探測距離提升30%
3. 成本對比:換能器模塊成本從280元降至95元,整機BOM控制在210元內

實施進展

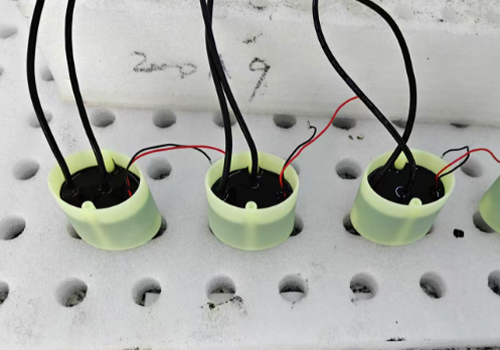

? 客戶完成3套外殼樣品試制,我方同步交付定制換能器
? 實驗室測試驗證:45m探測深度(標稱40m),0.8cm分辨率,72小時溫升≤8℃
? 客戶正在進行戶外實測,重點驗證雙頻段抗干擾能力及誤報率
技術關鍵點
? 模具聲學窗口按我方3D數據包加工(壁厚公差±0.2mm)
? 灌封工藝執行真空脫泡(0.08MPa/15min)及分段固化(25℃/24h+80℃/4h)
大禹電子產品主要四大類:工控儀表、工業傳感器、海洋設備、超聲波換能器。產品應用場景:超聲波測距,監測水位/流速/流量/泥位/水深等,水下通信/定位/避障。
