福州大禹電子小型多普勒流量計現場指導

　　一、多普勒下水道流量計的作用

　　實時監測流量變化

　　可實時監測管道內的流量、流速、液位、水溫等參數，幫助及時發現管道堵塞、漏水等問題，保障排水系統正常運行。

　　管道運行狀態分析

　　對管道運行狀態進行分析，包括流量、流速、壓力等，為管網管理提供科學依據，提高運行效率

　　數據采集與遠程傳輸

　　支持4G、NB-IoT、RS485等多種通信方式，將數據實時上傳至指揮中心，實現集中監控和區域化管理，便于快速定位事故點，提升應急響應能力

　　預警與報警功能

　　對數據越限、設備故障、內澇等異常情況及時發出預警，為防汛應急提供決策支持。

       適應復雜環境

　　具備IP68防水等級，可在惡劣環境中長期穩定工作，支持電池供電，適合偏遠或復雜環境安裝

　　方向區分與凈流量統計

　　可區分水流方向，統計正、負累計流量及凈流量，適用于雙向流動場景

　　二、多普勒下水道流量計的安裝注意事項

　　1. 安裝位置選擇

　　· 水流平穩：選擇水流平穩、無漩渦和回流的直管段，避免安裝在彎頭、閥門或泵的附近.

　　· 直管段要求：通常上游直管段長度需10倍管道直徑(10D)，下游需5倍管道直徑(5D)，確保流體充分發展。

　　· 空間要求：探頭前方1米內不得有障礙物，探頭底部距水面不小于15厘米，避免水面波動干擾。

　　2. 安裝前準備

　　· 管道清潔：安裝前徹底清理管道內壁，去除銹跡、油污和雜質，確保測量精度。

　　· 現場勘查：測量管道直徑、壁厚，了解水流速度、水位變化和雜質情況，選擇合適型號及配件。

　　· 工具準備：準備扳手、螺絲刀、耦合劑等工具，水下安裝需配備潛水設備。

　　3. 傳感器安裝

　　· 安裝方向：傳感器探頭應逆水流方向安裝，與水流方向夾角通常為45°~60°，確保測量準確。

　　· 角度校準：傳感器應垂直于水平面，如管道傾斜可微調，誤差一般不超過±5°。

　　· 耦合劑使用：在傳感器與管道接觸部位涂抹耦合劑(如無鹽黃油)，保證超聲波傳輸效率。

　　4. 電氣連接

　　· 信號線與電源：使用屏蔽雙絞線，避免與高壓電纜并行，確保極性正確，RS485接口需加終端匹配電阻。

　　· 防雷與接地：設備需可靠接地，接地電阻不大于4Ω，雷暴多發區應加裝避雷器。

　　5. 調試與維護

　　· 零點校準：在靜止水流條件下進行零點校準，確保無流量時輸出為零。

　　· 定期巡檢：每月檢查設備外觀、電纜連接和支架穩定性，水下設備每季度需清理傳感器表面附著物。

　　· 故障排查：信號丟失或波動大時，先檢查電源與信號線，再進行設備自檢

　　總結

　　多普勒下水道流量計以其高精度、智能化和適應復雜環境的優勢，已成為現代城市排水管理的重要工具。安裝時需嚴格按照規范操作，從位置選擇、管道處理、傳感器安裝到電氣連接、調試維護，每個環節都至關重要，才能確保設備長期穩定運行，發揮最大效益。

　　如需更詳細的廠商安裝手冊或行業規范，可進一步查詢“多普勒下水道流量計 安裝規范”或聯系相關廠家獲取技術支持。

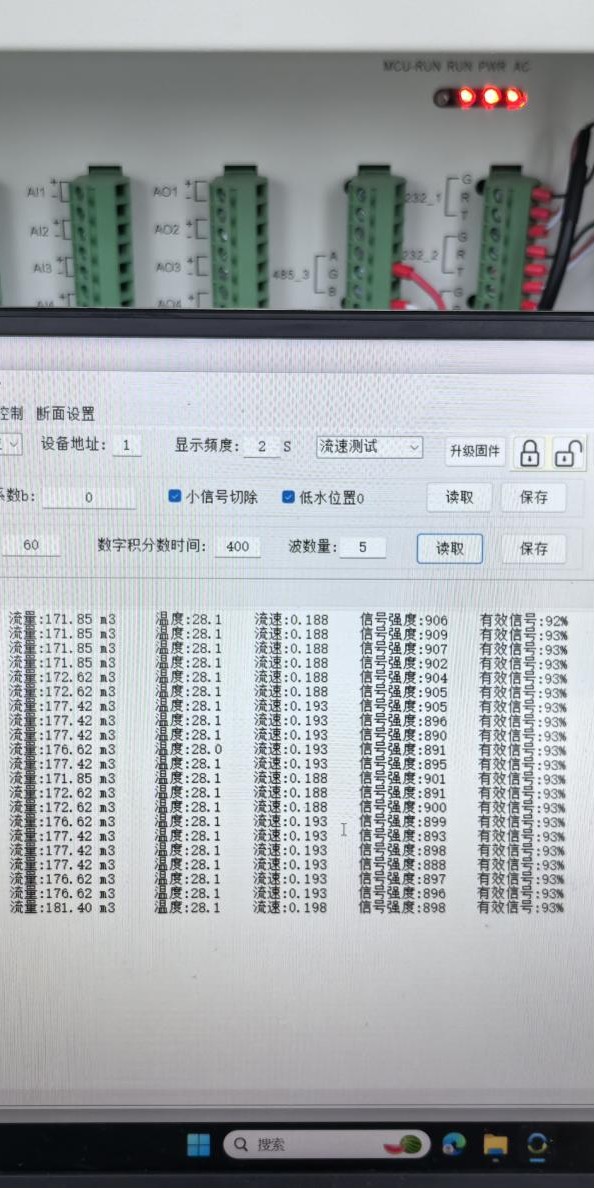

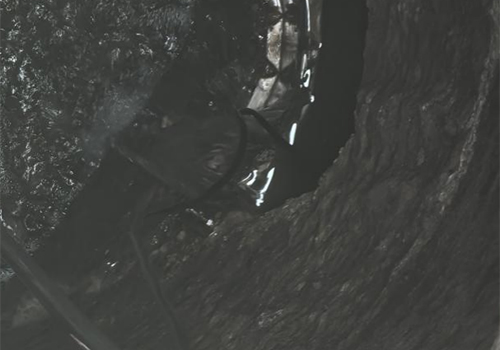

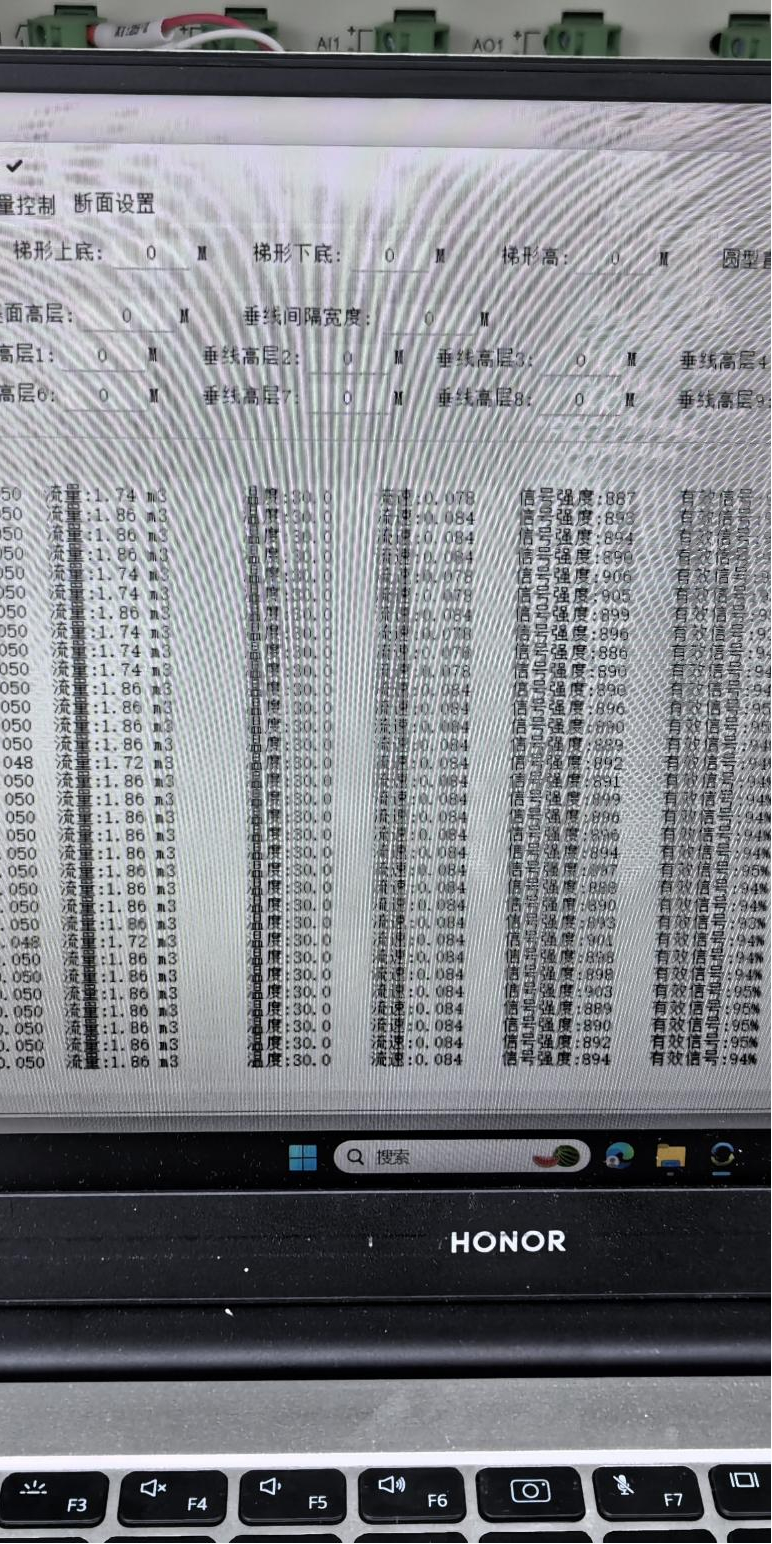

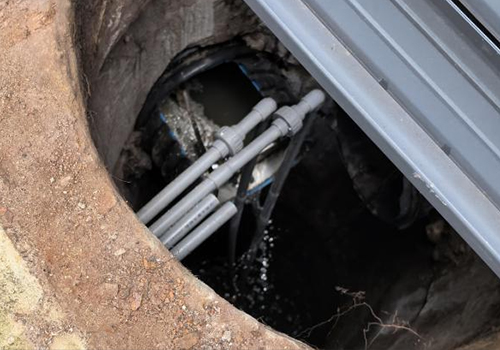

　　本現場安裝水位不對，通過我們工程師現場查看，修改參數，調整安裝環境，完美契合使用。
