便攜式多普勒流量計在DN300涵洞管道流量監測中的應用

　　一、 項目背景

　　1. 現場概況

　　某市政排水管網改造工程中，涉及一處位于郊區的DN300(直徑300毫米)混凝土涵洞管道。該管道主要負責輸送周邊山區及生活區的雨水及少量污水至下游處理廠。由于該涵洞長期處于地下且部分路段位于河道下方，內部水流情況復雜，不僅有清水，還夾雜懸浮物。

　　2. 面臨的痛點

　　工程技術人員需要掌握該管道的實時流速和流量數據，以評估排水能力，然而，現場面臨以下挑戰：

　　非滿管流動：管道并未處于滿流狀態，且水位隨降雨波動大，傳統的電磁流量計(要求滿管)無法安裝。

　　臨時監測：不具備破管安裝固定式流量計的條件，需要一種快速部署、測量精準且可隨時撤收的設備。

　　二、 解決方案

　　經過對比選型，技術團隊決定采用福州大禹便攜式多普勒流量計進行現場測量。

　　1. 選型依據

　　便攜性測量：設備主機小巧，傳感器可通過延長桿直接投入管道或貼壁安裝，無需復雜施工。

　　集成度高： 現代便攜式多普勒流量計通常集成了流速傳感器、壓力式液位傳感器和溫度傳感器，可直接測量流速和水位，通過內置算法自動計算流量。

　　三、 現場實施過程

　　1. 測點選擇

　　在涵洞管道的一個檢修井處進行測量。該處管道平直，水流相對穩定，無紊流和回流，符合流量測量的規范要求。

　　2. 設備安裝

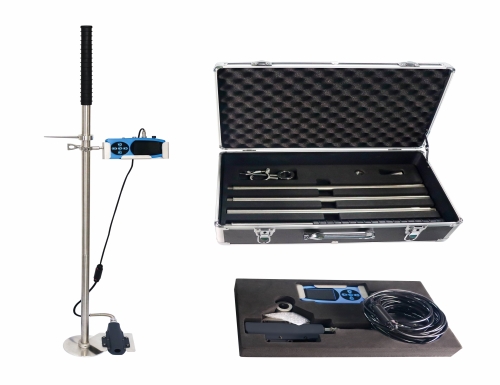

　　操作：將便攜式多普勒流量計的傳感器部分連接到測桿上，緩緩放入DN300的管道底部。確保傳感器探頭面向來流方向，且安裝位置穩固，防止被水流沖刷移位。

　　連接：通過防水纜線將傳感器與手持式主機連接，實時顯示數據。

　　3. 參數設置

　　根據現場情況，在主機中輸入以下參數：

　　四、 應用結論

　　本次使用便攜式多普勒流量計對DN300涵洞管道的監測任務取得了圓滿成功，證明了該方案在此類工況下的顯著優勢：

　　精準高效：成功克服了非滿管和含沙水流帶來的測量難題，提供了準確的流速和流量數據，為管網模型校核提供了可靠依據。

　　靈活便捷：無需破管、無需截流，利用檢修井即可在10分鐘內完成部署，極大地降低了施工成本和安全風險。

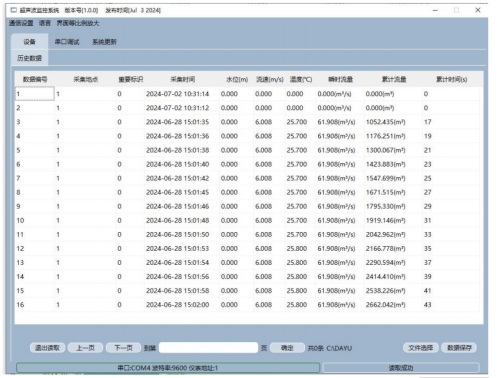

　　數據讀取和導出：點擊讀取數據后，即可查看到測試數據;并可以選擇保存路徑將數據保存為 txt 格式文檔。

　　總結：

　　便攜式多普勒流量計適用于大于DN200及類似尺寸涵洞、暗渠進行臨時流量檢測的理想工具。特別是在環境復雜的污水管網或雨水涵洞中，其抗干擾能力強、安裝靈活的特點，使其成為市政排水部門、工程檢測單位不可或缺的檢測設備。
