船閘上游和下游測量

經過船舶吃水深度測量方案

一、現場工況

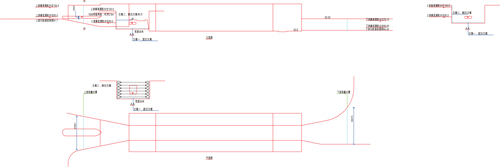

1.1 整個航道環境如下圖

1.2 具體數據

上游測量位置，寬度50.967米；

上游最高通航水位100.0米

上游最低通航水位85.0米

上游引航道底高程81.7米

下游測量位置，寬度56.675米；

下游最高通航水位79.10米

下游最低通航水位69.00米

下游引航道底高程64.20米

1.3其他條件

現場全年最低溫度：由用戶提供；
現場全年最高溫度：由用戶提供；
現場最大流速：由用戶提供；
現場最小流速：由用戶提供；

二、解決方案

2.1 上游航道

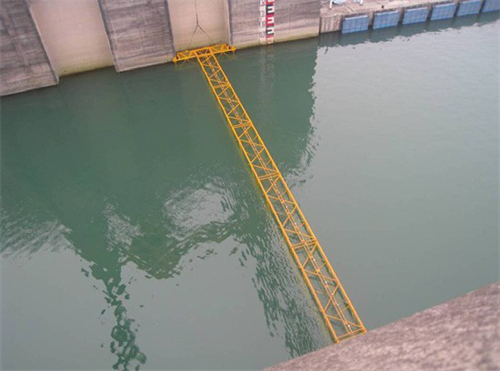

上游航道入口看度50.967米，在底部做個交叉支架，寬度52.000米，每邊各1米是吊索固定的固定支架，中間50.000米是安裝超聲波水下測距傳感器的承載支架。

在承載支架上，每隔2米安裝1個超聲波水下測距傳感器，一共安裝25個，垂直往水面發射，測量到船底的距離。

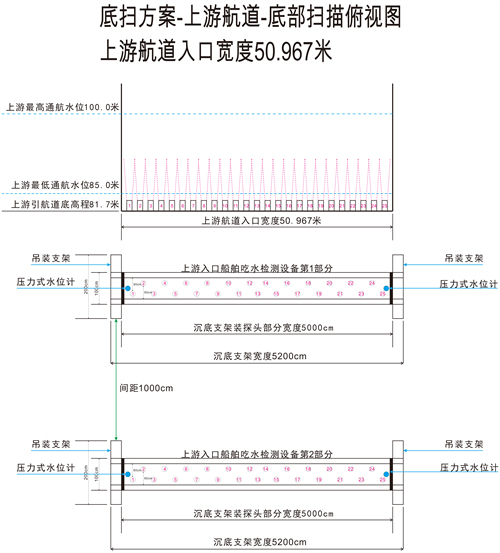

吊裝支架和承載支架實際尺寸，請詳見示意圖。

在承載支架左右各放1個壓力式水位計，測量承載支架以上的水位高度。

在承載支架左右各放1個污泥濃度計，測量承載支架附近水中的污泥情況，如果污泥含量高于一定值，那么需要提高支架，避開污泥。

整個支架的兩端，各有2個點用來安裝吊索，通過船閘頂部的吊機來上下移動支架的高度。正常運行時，支架要放入船閘底部，如果底部有淤泥，需要提高安裝位置，避開淤泥沉淀層。

2.2 下游航道

下游航道入口看度56.675米，在底部做個交叉支架，寬度58.000米，每邊各1米是吊索固定的固定支架，中間56.000米是安裝超聲波水下測距傳感器的承載支架。

在承載支架上，每隔2米安裝1個超聲波水下測距傳感器，一共安裝28個，垂直往水面發射，測量到船底的距離。

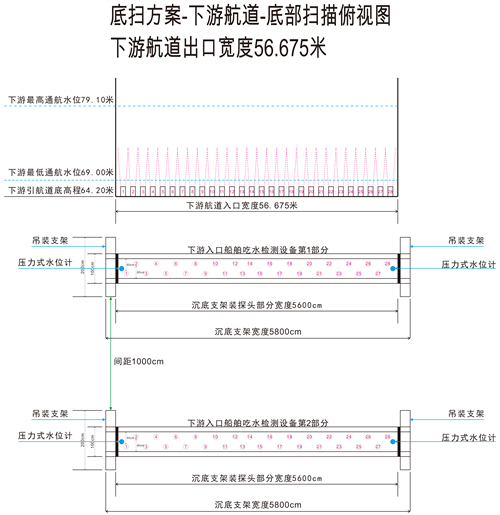

吊裝支架和承載支架實際尺寸，請詳見示意圖。

在承載支架左右各放1個壓力式水位計，測量承載支架以上的水位高度。

在承載支架左右各放1個污泥濃度計，測量承載支架附近水中的污泥情況，如果污泥含量高于一定值，那么需要提高支架，避開污泥。

整個支架的兩端，各有2個點用來安裝吊索，通過船閘頂部的吊機來上下移動支架的高度。正常運行時，支架要放入船閘底部，如果底部有淤泥，需要提高安裝位置，避開淤泥沉淀層。

2.3 岸上設備

所有水下設備集中到2個控制柜中，所有測量數據傳遞到工控機上，通過工控機采集、保存數據，同時根據測量數據輸出結果：

①現場通過的每艘船的吃水深度。

②可以人工設定吃水深度最低值。

③超過最低吃水深度，輸出1路開關量給其他設備。同時工控機上顯示報警。

④支架處水中淤泥含量超過標準會報警，輸出1路繼電器，同時在工控機上報警。

⑤所有測量到數據，可以在工控機上保存365天。

三、其他要求

3.1 現場供電電源是交流180VAC～250VAC，并且帶穩壓裝置，避免電壓波動超過范圍，引起設備測量錯誤，或者無法測量。

3.2 岸上設備安裝處20米以內不能有變頻器、電動機、5KW以上水泵等干擾源。

3.2 岸上設備必須在房間內，或者有足夠結實的防雨棚，保證不管多少大的雨，都不會淋在設備上。

3.3 保證太陽不會直射設備。

3.4所有露出設備以外的電纜都要穿鍍鋅管保護，保證不會被人或者設備擠壓、碾壓、磨損、碰撞。

3.5 岸上設備和電纜周圍不能有腐蝕性氣體或者液體。

3.6 工作環境溫度：-10～+50℃；工作環境壓力：一個標準大氣壓；工作環境濕度：≤90%RH非凝結。

3.7 保證最遠的傳感器到岸上設備之間的電纜線不超過100米。
