某醫院污水處理液位監測

　　常規污水池液位監測，對污水水位的監測精度要求并不高，精度能達到厘米級就能正常使用。通過污水池的液位監測，在液位變送器上設置高位和低位報警點，當液位達到一個高位或低位報警值時給水泵開關信號，水泵將進行污水監測井的排水工作，實現污水井自動化監測管理。

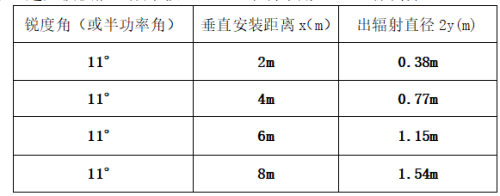

　　污水檢查井在進行超聲波液位計安裝時，我們需要注意的問題是：避開水泥側壁、井內扶梯和內部其他障礙物管道等。具體安裝時需要避開距離是多少呢？我們需要根據安裝高度，以及超聲波液位計的發射角度進行測算。以下就量程10米的超聲波液位計根據不同的安裝高度，我們測算出的超聲波液位計輻射直徑如下（超聲波換能器頻率按40KHz，半功率角11°進行測算）：

　　　　接下來讓我們觀察一下具體的測量現場：

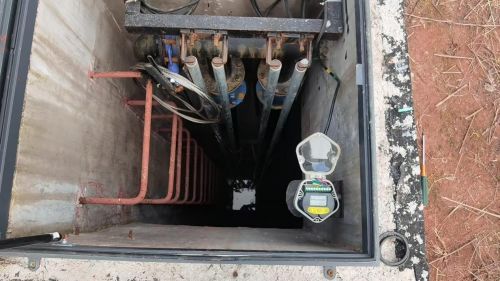

圖一：超聲波液位計貼壁安裝

　　根據安裝要求分析，圖一存在的安裝問題：超聲波液位計貼壁安裝，部分聲波會發射到水泥壁上，聲波信號發射回來。此時水泥壁的反射信號最強，池底水位較低，反射信號弱。所以，此時超聲波液位計會以水泥壁的信號去判斷液位高度。

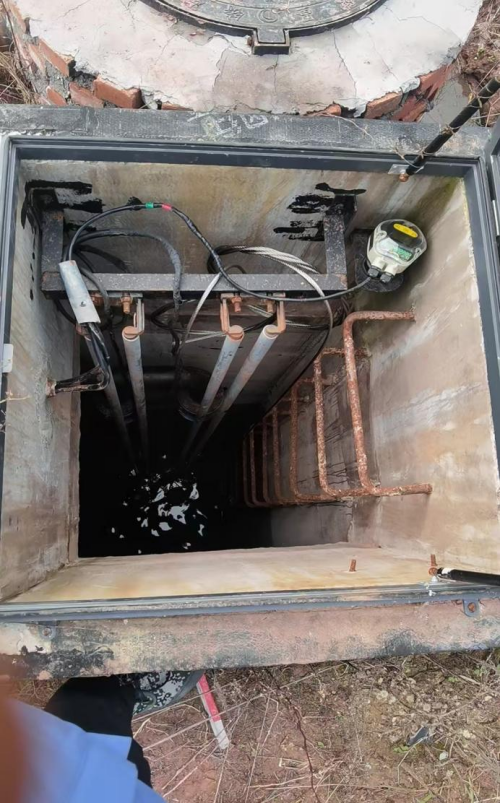

圖二：超聲波液位計貼壁安裝

　　根據圖二現場安裝情況觀察：超聲波液位計安裝于右上角的角落里，產品貼壁安裝，并且正下方有扶梯、線纜、管道等障礙物。當液位計聲波信號發射時，測量到的信號最強點一定是扶梯的信號，此時液位計判斷液位值會以測量到的扶梯的高度為準。

　　安裝整改要求：

　　1、根據超聲波液位計的安裝高度，我們知道液位計傳感器的發射面到池底的距離，我們可以根據40KHz超聲換能器的發射角度進行測算，測算出最低水位的無障礙物空間要求。將安裝位置盡可能的調整以后，再觀察液位計的回波信號，如果障礙物的信號較弱，可以通過液位計的設置調整，將干擾信號屏蔽掉。

　　2、如果安裝高度較高，我們將液位計調整到無障礙物的中間。無法通過儀表調試去屏蔽干擾信號時，我們可以加一個DN200的導管，把干擾信號隔離開來。（這種整改方式需要后期觀察，如果是污水，那么后面可能PVC管道內部會出現附著的污垢，后續出現數據測量有問題的時候，需要去現場沖洗清理。）

　　3、因為液位計的安裝是在井下，日常蓋子會蓋住。一體式液位計的防護等級為IP66，我們后期調試好儀表，確認無異常以后，需要將液位計頂部的蓋子擰緊，線孔用防水膠帶纏好。避免液位計長期使用下，主板會受潮，后期出現焊點生銹，部門元器件將損壞，后期出現產品故障。
