大禹超聲波容積儀應用于某化工廠原料儲罐應用

　　一、 項目背景

　　某精細化工企業在生產過程中需要使用大量的液態原料。該原料儲存在兩個露天放置的立式圓筒形儲罐中。此前，工廠采用人工爬罐檢尺的方式測量液位，不僅勞動強度大、效率低，且在惡劣天氣下存在安全隱患。

　　為實現生產過程的自動化管理，實時監控庫存量，并防止原料溢出或抽空，工廠決定對這兩個儲罐進行改造，引入自動化液位容積監測系統。

　　二、 現場工況與需求分析

　　經過技術人員現場勘察，確定了以下工況參數及需求：

　　容器參數：儲罐為立式圓筒罐，總高度約為 4米，直徑約2.5米。

　　介質特性：儲存液體為有機溶劑，表面平穩，但有輕微揮發。液體常溫使用，最高工作溫度不超過60℃。

　　測量要求：不僅需要看到液位高度(米)，更需要直接顯示罐內液體的體積(立方米)，以便于生產配料。

　　控制功能：當液位達到設定的高限時報警并自動停止進料泵;當液位達到低限時報警并自動停止出料泵，防止泵空轉損壞。

　　三、 解決方案

　　根據現場需求，選用了大禹分體式超聲波容積儀進行測量。

　　1. 硬件配置

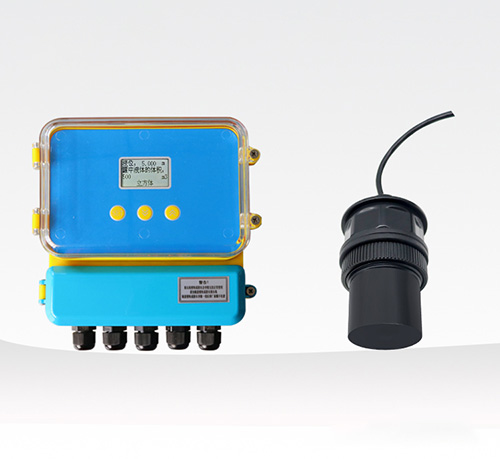

　　主機：智能超聲波容積儀

　　①內置豐富的容器形狀公式庫，支持對立方體、長方體、立罐圓柱體、立罐球體、臥罐圓柱體等不同形狀的容積進行重量換算。

　　②帶有兩組繼電器報警輸出(上限報警、下限報警)。

　　探頭：超聲波液位變送器

　　①量程選擇0-6米(覆蓋4米罐高，預留余量)

　　②材質為PVDF或PP，耐腐蝕

　　③工作溫度范圍覆蓋-40℃~80℃，完全滿足 60℃以下 的液體溫度及環境溫度要求。

　　2. 系統安裝與調試

　　安裝位置：在儲罐頂部正中開口安裝超聲波探頭，確保探頭發出的超聲波波束垂直于液面，避開進料口產生的液面波動干擾。

　　參數設置(核心步驟)：

　　罐表設置：在智能超聲波容積儀主機中輸入罐子種類(立罐-圓柱體)-罐體半徑-罐高4米儀表會自動建立“液位-容積”對應關系。

　　報警點設定：

　　上限報警：設定在液位3.米處。當液位觸及此高度，儀表面板顯示“HH”高限報警，同時繼電器1動作，斷開進料泵接觸器，停止進料。

　　下限報警：設定在液位0.5米處。當液位降至此高度，儀表面板顯示“LL”低限報警，同時繼電器2動作，斷開出料泵接觸器，停止出料。

　　四、 運行效果

　　項目改造完成后，系統運行穩定，取得了顯著效果：

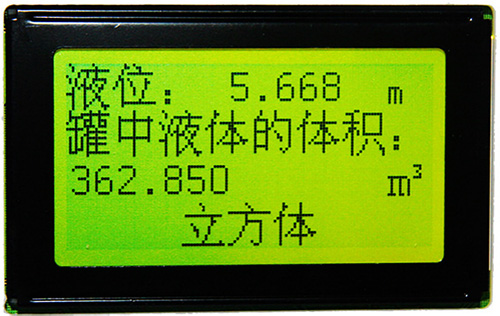

　　直觀的容顯示：操作人員無需再通過液位高度手動換算，儀表直接顯示當前罐內原料有多少立方米，極大地方便了配料和生產計劃安排。

　　自動化安全控制：成功實現了無人值守的自動液位控制。一旦液位異常，系統能通過繼電器迅速切斷泵電源，有效防止了溢罐事故和泵的空轉損壞，保障了生產安全。

　　環境適應性：設備在夏季高溫環境下，液體溫度接近60℃時，測量依然準確穩定，未出現數據漂移，驗證了設備的耐溫性能。

　　五、 總結

　　針對4米左右的中小型化工儲罐，采用帶容積計算功能的超聲波液位計，配合上下限繼電器報警輸出，是一種性價比極高且成熟可靠的方案。它不僅解決了液位測量問題，同時 也提升了企業的生產效率和管理水平。
