四氟試管內液位測量

　　一、工況

　　1.客戶需求：實驗室設備需要超聲波傳感器測量四氟試管中的液位高度。

　　2.需求中名詞解釋：

　　①四氟試管：

　　四氟試管由聚四氟乙烯(PTFE)制成，其最突出的優點是卓越的化學穩定性，能抵抗包括王水、氫氟酸在內的幾乎所有強腐蝕性試劑。它具有優異的不粘性與疏水性，表面光滑，易于清洗，樣品殘留極少。同時，它具備良好的熱穩定性，通常可在-200℃至+260℃范圍內工作。此外，它還有良好的電絕緣性和生物相容性。但它的缺點也很明顯：價格昂貴、不透明、機械強度一般且傳熱慢。

　　其特性決定了它主要用于以下幾類實驗：1.強酸/強堿樣品處理，尤其是涉及氫氟酸(HF)的操作，這是其不可替代的應用。2.痕量與超純分析，如ICP-MS等尖端檢測的樣品前處理與儲存，因其本底值極低。3.特殊合成，適用于有強腐蝕性催化劑或溶劑的有機反應。4.高溫高壓反應，常用作水熱反應釜的內膽。5.標準品與貴重樣品的長期儲存。

　　②實驗設備：

　　用四氟試管的實驗設備例如：微波消解儀

　　微波消解儀是一種利用微波能量加熱樣品和酸液，在高溫高壓下快速、高效地分解有機物和難溶無機物的樣品前處理設備。它主要用于將固體或復雜基體樣品轉化為清澈、均一的溶液，以便進行后續的原子光譜(如AAS、ICP-OES、ICP-MS)等元素分析。簡單說，它的核心任務就是“溶樣”，是現代化實驗室實現高效、精準元素分析的關鍵第一步。

　　其核心工作原理基于微波加熱和密閉高壓。不同于傳統的電熱板傳導加熱，微波直接作用于樣品和酸液中的極性分子(如水、硝酸分子)，使其高速旋轉、碰撞，產生“內加熱”效應，這使得加熱更均勻、更快速。消解反應在密閉的、耐高壓的消解罐中進行。隨著溫度升高，罐內壓力也隨之上升。高壓環境可以顯著提高酸液的沸點(例如，硝酸在常壓下沸點121°C，在高壓下可達200°C以上)。更高的溫度和壓力極大地增強了酸液的氧化性和反應活性，從而能夠快速分解那些在常壓下難以處理的頑固樣品(如油脂、塑料、陶瓷等)。現代微波消解儀均配備精密的溫度和壓力傳感器，實時監測每個消解罐內的狀態，并通過反饋系統自動調節微波功率，確保消解過程在設定的安全參數下進行，保證結果的重現性和安全性。

　　微波消解儀主要由以下幾個部分組成：微波爐腔體用于產生和傳輸微波;磁控管是產生微波的核心部件;消解轉子是可放置多個消解罐的旋轉架，旋轉確保微波加熱均勻;消解罐是關鍵容器，通常包括高強度復合材料制成的外罐、耐腐蝕材料(如PTFE)制成的內罐以及保證安全的密封蓋與防爆膜。此外，還包括用于設置程序的控制系統、實時監測的傳感器系統以及處理酸蒸汽的排風系統。

　　3.被測對象：各種實驗藥劑，無腐蝕性有腐蝕性的都有，甚至王水這種極高腐蝕性的藥劑。

　　4.容器：四氟試管，內徑大概20mm，內部高度在150-200mm都有，底部為弧形半圓，試管口附近可能有環狀突起，詳細可參考下圖：

　　二、工況分析

　　1.實驗藥劑有腐蝕性，傳感器殼體需要極高的抗腐蝕性。

　　2.試管口徑小，傳感器的超聲波發射角是否足夠小，能打進試管，不打到試管口上。

　　3.試管底部為弧形，可能會反射虛假信號。

　　4.試管口有環形突起，超聲波可能會打到上面，產生虛假信號。

　　5.盲區和量程能否滿足試管這種小容器的液位測量要求。

　　三、方案

　　1.初步方案：用我們的M18修改，因為M18本身不防腐，將原本M18的200KHz換能器更換為300KHz的四氟殼體換能器，傳感器殼體用鈦合金進行制造。

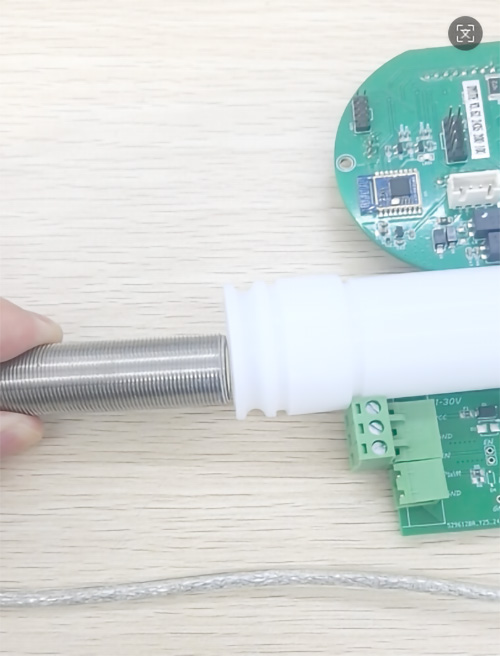

　　2.初步測試：用M18對樣品進行測試，表現良好，超聲波信號在距離試管口一小段距離下也能打到試管底部，并正常測出距離。超聲波信號也不會打到試管口以及試管口的環形凸起處。盲區也達到M18傳感器的標準。
