超聲波水下測距傳感器閘門前后水深測量應用案例

　　一、項目背景

　　在河道、水庫、灌區及城市防洪排澇工程中，閘門前后水深實時監測是實現閘門智能調度、防洪安全、水資源合理調配的關鍵環節。傳統人工測量、浮筒式水位計、壓力式水位計等方式，易受水流、雜物、泥沙、腐蝕等影響，存在數據滯后、維護量大、穩定性差等問題。

　　為實現長期穩定、高精度、免維護的水深監測，項目采用大禹超聲波水下測距傳感器，對閘門上下游水深進行實時在線測量。

　　二、產品信息

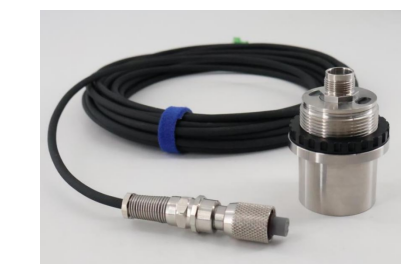

　　· 產品類型：超聲波水下測距傳感器

　　· 量程：8米、20米、50米可選

　　外殼材質：304 不銹鋼，防水、耐壓、耐腐蝕(可選ABS、 316 不銹鋼，跟進現場環境)

　　· 輸出信號：RS485 數字輸出(支持標準 Modbus 協議)

　　安裝方式：需要用支架+螺母將傳感器固定在測量的位置

　　· 雙重功能：水深測量 + 水下障礙物避障

　　三、應用場景

　　應用對象：河道節制閘、防洪閘、灌區分水閘、泵站閘門監測內容：

　　· 閘前水深實時監測

　　· 閘后水深實時監測

　　· 上下游水位差計算

　　· 水下障礙物距離監測(輔助避障保護)

　　四、解決方案

　　根據現場情況采用50 米量程超聲波水下測距傳感器，部署于閘門前后指定位置：

　　1. 50 米大量程：滿足絕大多數河道、水庫、閘門水深監測需求。

　　2. 304 不銹鋼結構：防水耐壓、耐海水 / 污水腐蝕，可長期水下穩定工作。

　　3. RS485 數字輸出：抗干擾強、傳輸距離遠，方便接入 PLC、RTU、水利監控平臺。

　　4. 一器兩用：既可測水深，又可作為水下設備、閘門、船舶的避障傳感器。

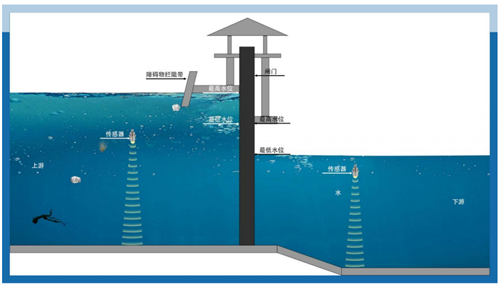

　　閘門前后測量水深-側視圖

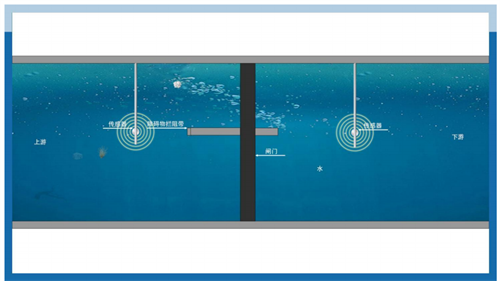

　　閘門前后測量水深-俯視圖

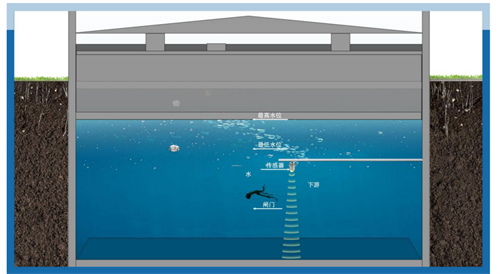

　　閘門前后測量水深-正視圖-下游角度看

　　五、安裝與運行效果

　　1. 安裝簡單：閘前、閘后各安裝一臺，垂直向下安裝，固定牢靠。

　　2. 數據穩定：實時輸出距離 / 水深數據，精度高、響應快。

　　3. 遠程監控：通過 RS485 總線將數據上傳至中控室或云平臺。

　　4. 環境適應強：在渾濁水體、汛期高流速、長期浸泡條件下穩定運行。

　　5. 免維護運行：無機械部件，無易損件，大幅降低現場維護成本。

　　六、項目成果

　　1. 實現閘門前后水深 24 小時不間斷自動監測。

　　2. 為閘門啟閉、防洪調度提供精準、可靠的數據支撐。

　　3. 系統穩定可靠，減少人工巡檢，提升水利工程智能化水平。

　　4. 同時具備水深監測與水下避障功能，性價比高、適用性廣。
