40KHz普通型換能器(DYW-40-500A)
名稱：40KHz普通型換能器
型號：DYW-40-500A
工作溫度：-40～+80℃
頻率：40KHz±10%
工作電壓：峰值電壓＜1500Vpp
本產品適用于：流速、流量、測距等
全國熱線
0591-28082552
產品詳情
一、換能器的主要技術指標

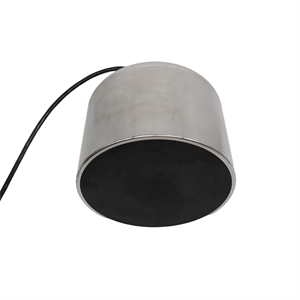

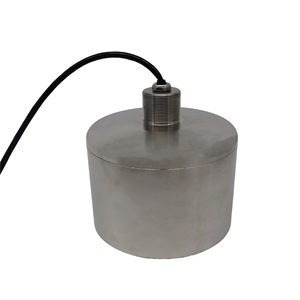

項目 | 技術指標 | 實物圖片 |
名稱 | 40KHz普通型換能器 |
|
型號 | DYW-40-500A | |
頻率 | 40KHz±10% | |
最小阻抗 | 150Ω±20％ | |
電容量 | 39000pF±20％ @1KHz | |
靈敏度 | 空載驅動電壓：500Vpp，距離0.7m， 回波幅度15V | |
工作電壓 | 峰值電壓＜1500Vpp | |
工作溫度 | -40～+80℃ | |
壓力 | ≤10公斤或者1MPa | |
角度 | (波束寬度)半功率角@-3dB:15.6°±10%， 銳度角37°±10% | |
外殼材質 | 304+PI | |
用途 | 流速、流量、測距等 | |

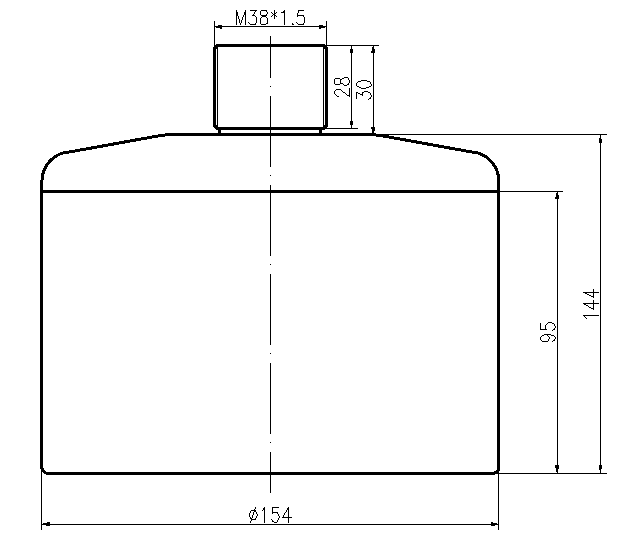

安裝尺寸 | 詳見產品結構圖 | |
防護等級 | IP68 | |
重量 | 7000g±5％（線長：20m±0.3m） | |
接線說明 | （三線）：紅：換能器＋、綠：溫度傳感器＋、黑：公共－； | |

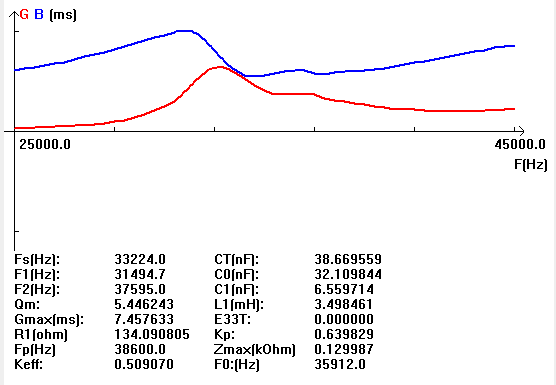

二、換能器的導納曲線圖
